你现在需要哪一种准备？
三个入口，对应三种完全不同的路径。点进去直接看那条路怎么走——不用先看完整个网站。
没碰过电，
想用 3 个月换条能吃饭的路
从电工基础补起，万用表怎么用、图纸怎么读、线怎么选。不假设你会任何东西。
会接线，
但程序看不懂、改不动
你卡在"能装不能调"。直接从指令和程序结构切入，把梯形图、DB 块、通讯打通。
单位要设备升级，
缺能上手的人
按你的设备型号和现场工况定制课纲，可以上门，也可以把人送到基地脱产。
四个模块，从看得懂到调得动
电工基础补课
图纸符号、负载计算、导线与保护器件选型。目标是给你一张图，你不再发懵。
PLC 硬件与接线
西门子 S7-1200 / 三菱 FX 系列，输入输出怎么接、公共端怎么处理、常见烧板原因。
基础指令与逻辑
自锁、互锁、延时、计数、顺控。写不出程序，多半是逻辑没想清楚，不是软件不熟。
触摸屏与变频器
组态画面怎么做、参数怎么调、通讯怎么建。这部分是进厂以后最常用的手艺。
综合项目：一套能跑的系统
从需求到接线到程序到调试，独立做完整套。做完这个，你手里就有东西可以给面试官看。
在乌鲁木齐，教人把设备调起来
新疆工控实操派教育科技有限公司专注工业自动化与智能制造领域的高技能人才实战培训。有大型实训场地，有百余套工业级设备，学员上手用的就是真实操作环境——不是模拟台，不是看老师演。
成为行业领航者
以实操实训为根基，以产业需求为导向，培养既有实战能力、又有行业视野的技术骨干。我们要做的是工业自动化人才培育这条路上的领航者，不是多开一个培训班。
推动产业发展
为企业突破技术瓶颈，为产业注入核心动能。把新疆乃至全国的智能制造往前推一点，让学员、企业和区域经济一起往前走——这门生意才立得住。
核心理念
做中学、错中学、战中练。三轮驱动技能成长。不动手的课我们不开；没有错误可以复盘的实训，等于没练。
公司资质 · COMPANY QUALIFICATIONS
已获评 北京亚控科技发展有限公司 与 新疆轻工职业技术学院 的校企合作单位。基地就设在轻工学院校本部工业训练中心五楼。
"设备不会因为你急就听话。
你得按它的规矩来，一步一步查。"

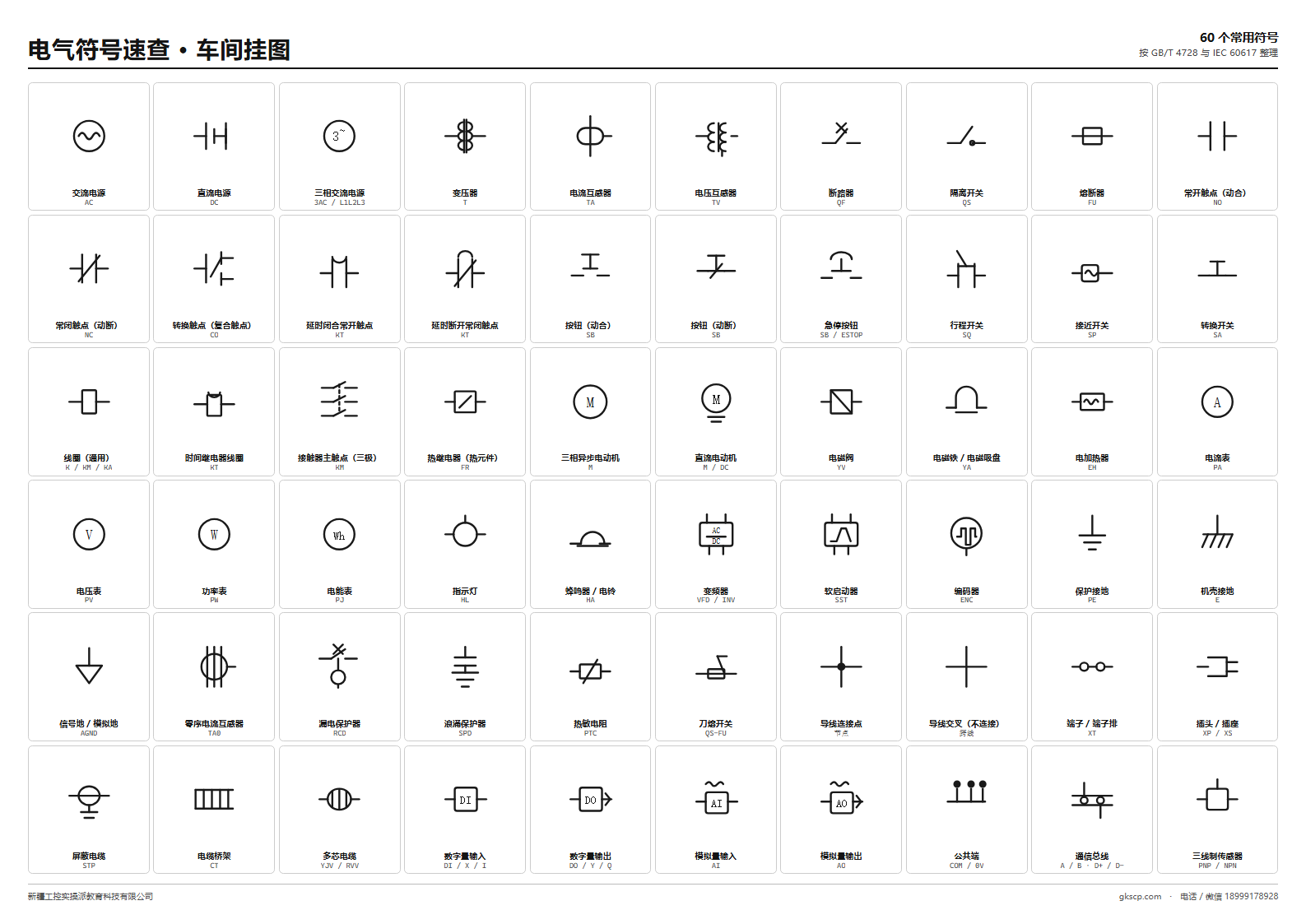

60 个常用符号，鼠标停一下就知道是什么
学员在看，同行也在看。完整的速查表已经做好了——按 7 大类分好，每个都标了文字代号、用在哪、以及现场最容易认错的地方。
符号墙是电气行业独有的视觉母题。放在官网上，一眼就知道你是干这行的，不是做培训广告的。
公众号里的干货，这里也有
为什么你按了启动，电机还是不转
一个接触器自锁回路的完整排查链：从停止按钮的常闭，到热继的辅助触点，六步定位。
西门子的 DB 块，到底什么时候该用
很多人只会用 M 点，程序一长就乱。数据块不是高级技巧，是能不能维护的分界线。
学员面试被问倒的三个问题
面试官不考你会不会拖指令，考的是你能不能讲清楚现场那台设备为什么这么设计。
"之前在工地做电工，一天三百块，天一冷就没活。学完第三个月就开始面了，现在是设备维护，五险一金，工资没翻倍但稳了。"
2025 年秋季班结业
3 分钟，看你该从哪一段开始
四个问题，不用留电话。答完直接给你一个建议 —— 拿着这个建议来问老师，比空着手来强。
点开每一段，看你要交出什么
共 12 周，全日制，一人一套设备。每段结束有一次上机考核，不过就重来这一段，不往下带问题。
电工基础 · 看懂一张图
2 周▾从万用表、钳形表、绝缘摇表怎么用开始。认符号、读回路、算负载、选线径和保护器件。这一段的重点不是背，是形成"看到图能在脑子里过电流"的习惯。
PLC 硬件与接线 · 把电接对
2 周▾西门子 S7-1200 与三菱 FX 系列的硬件结构、I/O 接线、公共端处理、电源与接地。重点讲现场最容易出事的几个位置：传感器类型不匹配、输出带载超限、屏蔽没做好。
基础指令与逻辑 · 能写出程序
3 周▾触点、线圈、定时器、计数器、比较、顺控。每个指令都配一个真实工位场景，写完必须上机验证。（课纲待补：具体指令清单）
触摸屏与变频器 · 让设备动起来
2 周▾组态画面设计、按钮与数据绑定、报警设置；变频器参数表、多段速、通讯控制。进厂以后用得最多的就是这两样。
综合项目 · 交一套能跑的系统
3 周▾给定需求，从选型、接线、编程到调试全程自己做。老师只在卡住时给方向，不给答案。结业时你要能对着自己的作品讲十分钟。
上课就这四步，每一步都要交东西
我们不按教材章节排，按"你得先动手，才能学会"这个顺序排。听懂了不算，做出来才算。
动手实操
直接在真实设备上操作，问题当场就暴露出来。先在手上犯错，比在纸上"看懂"有用得多。
分析纠错
老师带着你把错拆开：是接线错、参数错还是逻辑错。同样的坑不踩第二次，才算真学会。
项目交付
以完整项目交付验收为目标，从方案设计、硬件集成、程序编写到调试交付，全程自己走完。
考核结业
项目成果就是考核标准，通过后才能拿到结业证。这份作品，也是你去面试时的作品集。
四条我们写在明面上的事
结业时手上有一份拿得出手的作品集，课散了群不散。
讲师都来自集成商和制造企业，十年以上项目经验，倾囊相授。
多元场景快速适配，按现场工艺编课。
轨迹编程与典型应用集成，一人一机。
按你现在的情况挑
四个班，方向、设备、适合的人都不一样。先对号，再往下看价格。
PLC 全科实战班
西门子、ABB、汇川等主流品牌 PLC 全覆盖，配套变频器、伺服、触摸屏的完整工作站。学员每人独立操作一套设备，自己完成电气接线、编程调试、通讯设置、故障模拟与排除的全流程。
工业机器人班
以 ABB、汇川、埃斯顿等主流机器人为核心，实训轨迹编程、搬运、码垛、视觉分拣、打磨抛光等典型应用。从安全操作到离线仿真再到整机联调，全程自己动手，掌握机器人与周边设备的协同要点。
电工基础与进阶
聚焦电柜设计、制作、接线及变频器应用。零基础的人从这一班打通 PLC 的入门通道，先把基础电工技能和电气控制能力练扎实，再往编程走。
企业定制化培训
围绕供热、供水、化工、冶金、水泥、建材、矿业、食品、能源、电力、燃气等行业工艺深度开发，快速提升在岗人员的故障分析与解决能力，满足企业个性化需求。
三档怎么选
学费正在统一核价，先把每个档位包含什么写清楚——这个比数字重要。具体金额和开课时间，直接问老师最快。（学费、开课时间待补）
拿不准自己该报哪一档？
把现在的情况说一下——干过什么、会不会看图纸、能脱产多久。我们直接告诉你该从哪进，不该报的也会说不该报。
为什么你按了启动，电机还是不转
现场最常见的判断错误，是一上来就怀疑程序。其实一半以上的"程序没反应"，问题在停止按钮的常闭和热继的辅助触点上。这篇文章把一条完整的排查链写下来：先量哪里、再量哪里、量到什么值可以排除什么。
读全文 →西门子的 DB 块，到底什么时候该用
很多人只会用 M 点，程序一长就没人敢动。数据块不是炫技，是"这套程序半年后别人还能改"的分界线。什么时候建、按什么维度分、命名怎么定，说清楚。
读全文 →学员面试被问倒的三个问题
面试官不考你会不会拖定时器，考的是你能不能讲清楚现场那台设备为什么这么设计。
就业电气符号速查（03）：继电器与接触器的区别到底在哪
两种符号长得像，作用完全不同。附一张现场判断用的对照表。官网已收录完整速查表，60 个符号可搜可筛。
符号速查变频器参数调错，为什么会烧电机
不是变频器的问题，是参数表里那几个值没人认真填。按现场工况讲清楚该看哪几项。
设备三十岁转行学 PLC，先想清楚这三件事
不是劝退，是让你把钱和时间花在对的地方。适合谁、不适合谁，我都写出来。
转行谁在带你
王老师
来自自动化集成商，十年以上过程控制与产线调试项目经验。2025 年 12 月主讲罗克韦尔 ControlLogix 系统集成与工程实战培训。（简历与代表项目待补）
胡老师
来自大型制造企业设备部门，十年以上设备改造与故障维修经验。2025 年 12 月主讲西门子 S7-200 SMART 与昆仑通态触摸屏定制化培训。（简历与代表项目待补）
实训导师
负责综合项目带教与结业考核。学员从方案设计走到调试交付全程由他盯着，卡住时给方向、不给答案。（简历与代表项目待补）
全部师资
把简历、照片、可公开的项目经历给我，这块就能立起来。
他们后来怎么样了
包括没坚持下来的。你可以据此判断自己适不适合。
"之前在工地做电工，一天三百块，天一冷就没活。学完第三个月就开始面了，现在是设备维护，五险一金，工资没翻倍但稳了。"
2025 年秋季班结业
"我是从库尔勒过来的，脱产那三个月家里压力挺大。现在回头看，值。以前在厂里只能打下手，现在能独立值班了。"
班级待填
"我学到第二模块就跟不上了，最后没学完。不是老师的问题，是我时间没安排好。写在这里是想说，这课要真投入时间。"
中途退出
10 地州 32 条在招岗位
这是我们 8 月从本地招聘渠道整理的岗位信息，持续更新。（完整岗位表待导入）
通用培训，为什么在你厂里没用
不是员工不认真，是课不对。这三条是我们跑企业时听得最多的抱怨。
新设备买回来，利用率上不去
设备是真金白银买的，员工却不会用、不敢碰。很多企业的自动化设备长期利用率低于 60%，投资回报算不过来，设备就在那落灰。
人的技能跟不上技术迭代
技术在往前跑，培训内容还停在三年前。新设备一上，班组里没人会调，只能等厂家、等厂家再来一次。
市面上的通用课，学完还是不会
课纲是别人的，案例是网上的，跟你的工艺对不上。听完有收获，回到岗位上还是按老办法干。
案例跟岗位无关
通用课拿别的行业的案例讲，员工很难把学到的东西迁移到自己的工序上，培训效果自然打折。
进度和生产打架
脱产一周生产线就停，倒班的人又没法同时来上课。排期不灵活，最后来的永远只有一半人。
能替你解决的几件事
定制开发课纲
先调研你的设备型号、工艺流程和员工基础，再把企业的实际需求拆成课程模块。不用别人的课纲，不用网上的案例。
双师实操教学
讲师 + 助教双师模式，上午讲理论、下午练实操。用的是和你现场相同的设备和软件，练的就是回去要用的。
灵活排期
按生产计划和员工倒班安排灵活调整培训时间，确保培训和产线两不误——不用为了上课停一周线。
效果评估与免费复训
以学员的培训评估反馈指标衡量效果，不达标免费复训。培训结束后 48 小时内交付评估反馈报告。
六个月专家热线
培训结束不是终点。半年内生产中遇到的技术问题，随时可以打电话问，不用等下次开课。
季度回访与课程更新
每季度回访一次，按企业反馈和行业技术发展持续更新课程内容，让所学始终跟得上设备。
从你打一个电话，到我们交报告
七个节点无缝衔接，每一步都有明确的时间承诺，不用你来催。
2 小时内安排预调研
接到需求先不报价，先约一次预调研，把问题问清楚再说钱的事。
采集设备型号与故障日志
摸清设备型号、历史故障记录和员工现有基础，先判断到底卡在哪一环。
3 个工作日内出方案书
教研组按调研数据定课时表、实训工单和考核标准，给一份能落地的方案。
一周内教具到位、讲师排班
方案确认后一周内完成教具托运与讲师排班，不耽误你的生产进度。
讲师 + 助教，双师上手
上午讲理论，下午练实操。用你现场同款的设备和软件，练的就是回去要用的。
48 小时内交反馈报告
不达标免费复训。培训结束后 48 小时内交付评估反馈报告，并持续跟踪效果。
为什么定制的比通用的管用
精准匹配需求
先深入调研你的设备型号、工艺流程和员工基础，再把企业的实际需求翻译成课程模块。培训内容和产线上的事一一对上，学完当场能用。
实战化教学
采用与你现场相同的设备和软件进行实战教学。学员在培训中操作的，就是回岗位要操作的那一套，不存在"学的和用的不一样"。
四条时间承诺
接到需求，2 小时内安排预调研
调研完成后，3 个工作日内出具方案书
培训结束，48 小时内交付评估反馈报告
专家热线支持，外加每季度回访一次
做过的事
"乌鲁木齐某供热企业，26 人，4 天脱产。重点讲换热站控制与常见报警处理，用的是他们自己的运行记录当案例。"
"某装备制造企业，班组长 12 人，2 周。从看图到程序改造，培训后现场小故障基本不再叫厂家。"
开启企业自动化升级之旅
如果你的企业正面临工业自动化技能提升的需求，想通过定制化培训把技术团队带起来、为自动化升级打好底子——先聊一次，方案和报价一起给你。
说一下你的情况
填完我们会先跟你确认细节，再出方案。不确定的地方留空也行，电话里聊。
提交成功
我们会在 2 小时内安排预调研，3 个工作日内给你方案书。
（此处为演示状态，实际接收渠道待接入）
收到，我们会尽快联系你
一般当天或次日回复。（此处为演示状态）
你大概会问这些
我三十多岁了，还来得及吗
+来得及，但你要接受一件事：你拼不过二十岁的人拼手速，只能拼稳定和理解力。我们带过 38 岁从零开始的学员，他现在在做设备维护。也有三十出头学完没找到工作的——差别不在年龄，在能不能真的投入那三个月。
没学历能学吗
+能。这行招聘看的是能不能上手，很多岗位学历要求写"中专/高中及以上"。但有一点要清楚：学历会卡住你往上走的某些门，比如进大型国企的技术管理岗。我们只能帮你把技术这一关过了。
学完一定能找到工作吗
+不能保证。我们做的是把 10 地州在招的岗位信息整理给你、帮你改简历、陪你练面试。学完自己不愿意跑、不愿意去地州，那照样找不到。这行工作不难找，难找的是"又想钱多又想离家近又想轻松"的那种。
需要自己买设备吗
+上课不用，基地一人一机。课后想练，可以借或者按成本价配一套入门设备，不强制。
学费能分期吗
+（分期政策待确认）目前可以分两次交，开课前交一半，第二模块结束前交另一半。
我只是想先了解了解
+那这课不适合你。我们的课程强度是按"三个月后要上岗"设计的，抱着了解的心态来，多半会在第二模块掉队，钱和时间都浪费。真想知道这行什么样，先看技术手记里的文章，看完还想学再来。
联系方式
来之前先打个电话，我们安排人带你转一圈——看看设备、坐进教室听一节，比看一百张宣传图都实在。
先认形状，再对代号，最后才记名字
图纸上的符号比这张表画得更简，笔画也少。别一上来背名字，先记住"它长什么样"，再记住"它在图里代表什么动作"，名字自然就带出来了。
认不出图上那个符号
在顶上搜索框敲名字或代号就行。搜「KM」出接触器，搜「接地」出全部接地形式，搜「常开」出所有含常开的触点。
两个符号分不清
先看下面「最容易搞混的 6 组」。那里不讲定义，只讲现场怎么一眼分开——比如同样是两个竖杠，多一条斜线就完全反过来了。
要背文字代号
代号不用全背。先记住 KM、FR、SB、SQ 这四组，一般的控制柜图纸你就能读出七成。剩下查后面的代号表。
说清楚一件事：同一个元件，在不同图纸里画法不一样
电气原理图、梯形图、接线图这三套图，用的是三套画法。比如一个常开触点，在电气原理图里是一条断开的横线加一段斜线，在梯形图里就是两条竖杠中间留空。
这不矛盾，是行业分工。看图纸前先确认手里这张是什么图，比死背符号有用得多。后面「同一根线，三种画法」那节会把同一个自锁回路在这三种图里并排画出来。
电源、变比与通断
这一类的共同点是：都在柜子的"上游"。电源从这进来，电压电流在这被降下来、被量出来，然后才分流到各个回路。
AC电压和电流的方向按固定频率来回变，我们平时用的市电就是它。
用在哪柜内总进线、单相 220V 回路、控制回路取电
记一句圆里一条波浪线，波浪线就是"来回变"
DC方向不变的电源。现场最常见的就是柜里那个给 PLC 和传感器供电的 24V 开关电源。
用在哪PLC 电源、传感器供电、指示灯、电磁阀线圈
记一句一长一短的平行线，长的是正极。多组平行线就是电池组
3AC / L1L2L3三根相线，相位各差 120°，线电压 380V。工厂里电机、加热这类大功率负载走的就是它。
用在哪主进线、电机主回路、配电柜母线
记一句前端标 3~。三根线在图上常画成 L1 / L2 / L3，也有标 U / V / W 或 R / S / T 的
T把交流电压升上去或降下来，频率不变。两边绕组圈数不同，电压就不同。
用在哪柜内控制变压器（380V 转 220V/110V）、隔离变压器、安全照明
记一句两组绕组对着画，中间两条竖线是铁心。哪边接电源哪边就是一次侧
TA把主回路的大电流按比例变成小电流（一般变到 5A 或 1A），给电流表和保护装置用。
用在哪配电柜电流测量、电机的过流保护、电能计量
记一句一根线直接穿过一个圆环。穿孔的就是它，别跟变压器搞混
注意二次侧不许开路，开路会感应出高压，这跟电压互感器正好相反
TV把高电压按比例降成标准低电压（一般 100V），给电压表、继电器和保护装置用。
用在哪高压柜电压测量、进线电压监测、保护回路取电压
记一句图形跟变压器一样，靠文字符号 TV 分开。一次侧常配熔断器
注意二次侧不许短路，这跟电流互感器正好相反
QF能手动合分，也能在过载或短路时自己跳开。跳了还能再合，不用换件。
用在哪总开关、各回路分路开关、电机主回路
记一句开关符号旁边挂一个 ×，× 就是"会自动脱扣"
注意跳闸三次以上别急着再合，先查是过载还是短路
QS只在检修时用来"拉出一个看得见的断点"，让后面这段确实不带电。它自己不能灭弧。
用在哪进线隔离、检修位置、断路器前后做明显断开点
记一句刀片末端有个小圆圈，那是转轴。没有 ×，说明它不会自动跳
注意严禁带负荷拉合。必须先停负载，再拉它
FU短路电流一上来，里面的熔丝自己烧断，把回路切开。一次性，烧了只能换。
用在哪控制回路保护、仪表回路、变频器和软启动的前端
记一句矩形中间穿一条横线，就是熔丝
注意换的时候型号和电流值必须一致，拿铜丝铁丝顶上等于没装
触点是整张图的"手"
原理图里所有逻辑，最后都落在触点的通与断上。这一节按触点的形状分，不按元件分——因为同一个触点，可以长在按钮上、继电器上，也可以长在行程开关上。
NO平时是断的，只有被"推动"时才闭合。图中两条竖杠中间留空就是它。
用在哪启动按钮、PLC 输入里的常开信号、自锁回路
记一句中间空着 = 不通。这是梯形图里的画法，电气原理图是"一条断开的横线 + 一段斜线"
NC平时是通的，被推动时才断开。跟常开正好相反。
用在哪停止按钮、急停、热继电器的保护触点
记一句多一道斜杠 = 反过来。这个斜杠认不出来，电路就整个读反了
注意现场排故最容易栽在这：以为不动作就没电，结果常闭一直在通电
CO一个公共端，一个动触头，在两个静触头之间切换——本来通的那路断开，同时另一路接通。
用在哪手自动切换、双回路互锁、转换开关内部
记一句左边一根引线进去，右边两根引线出来。中间断开的动作是"连着切换"的，不经过断开状态
KT通电后不马上闭合，先等一段设定时间，再闭合。那个半圆就是"延时"的标记。
用在哪星三角启动的延时切换、顺启顺序控制、延时上料
记一句半圆开口方向表示延时是在通电时发生还是断电时发生。各家图纸图例略有差异，以图纸首页图例为准
KT平时通着，到时间了才断开。半圆标记相反的方向，表示是另一种延时方式。
用在哪停机后延时断电、冷却风机延时停止、断电保持
记一句先分辨常开还是常闭，再半圆标记的方向。两个信息都不能漏
注意时间继电器"通电延时"和"断电延时"是两种不同型号，换件前对一下型号
SB按下就通，松手就断。这种一般做启动用，现场配绿色按钮。
用在哪启动、点动、复位
记一句顶上那个横杠是手指按的位置，下面那个"桥"把断开的线路接通
SB平时通着，按下才断开。停止按钮就是它，现场配红色。
用在哪停止、暂停、保护回路里的手动断开点
记一句按钮的样子不变，触点从"空"换成"斜杠"，功能就反了
注意停止按钮坏了的典型表现是：一上电设备就自己动。因为它的常闭断不开了
SB / ESTOP蘑菇头，按下去锁死，必须旋转或拔起才能复位。它断开的是安全回路，不是普通控制回路。
用在哪设备本体、操作台、安全门、每个可能伤到人的位置
记一句比普通按钮宽出来一截的那个"帽"，就是它
注意急停不能"旁路掉凑合开工"，这是安全问题，不是效率问题
SQ靠机械撞块碰一下才动作。撞到就换向或停下，是设备里最"硬"的一道位置保护。
用在哪行车两端限位、气缸终点检测、料仓上下限
记一句顶上多出一根斜着的"摆杆"，就是被撞的地方
注意不动作先查机械：摆杆卡住、撞块松了、线没压紧——别一上来就换开关
SP不接触，靠感应就动作。没有机械磨损，寿命比行程开关长得多。
用在哪高速计数、位置到位信号、转速检测、液位
记一句方框里画波浪线 = 无触点。它没有"摆杆"，因为根本不碰
注意NPN 和 PNP 接反了不会烧，但信号永远读不到。换之前先确认原来的是哪一种
SA旋钮式，有多档。位不动就一直保持那个位置，不用一直按着。
用在哪手/自动切换、本地/远程、正反转选择、多档调速
记一句水平线是通的，上面多一根手柄横杠——能旋的都有这个杠
注意这类开关在图上会画成"闭合"的样子，但它实际是"档位"，不是"通断"
线圈是"被控制的那一头"
线圈不决定逻辑，它只负责执行——收到电，就吸合，带着自己那组触点一起动。所以读图时先找线圈，再回头找是谁控制了它，顺藤摸瓜就能读完整个回路。
K / KM / KA通电就产生磁力，把触点吸过去。接触器、继电器的线圈画法是一样的，靠旁边的文字符号区分。
用在哪接触器线圈、中间继电器线圈、各类电磁驱动元件
记一句长方形就是线圈。读图先找它，再往回找控制它的触点
注意直流线圈接反一般不会烧，但带续流二极管的会失效；交流线圈电压不够会嗡嗡响并发热
KT线圈上多一个半圆，表示这个线圈带电后要"计时"，不是立刻就动作。
用在哪延时启动、延时停止、顺序控制
记一句长方形 + 半圆 = 带计时。不带半圆的就是普通线圈
注意现在的替代方案更多了——很多场合直接用 PLC 里的定时器，比装时间继电器更省事
KM三组常开触点，用一根轴连在一起——线圈一吸，三组同时闭合，把三相电送到电机。
用在哪电机启停、大功率负载通断、星三角切换
记一句虚线是机械联动杆，说明这三组必须一起动
注意主触点烧蚀是接触器损坏最常见的原因，触点发黑、有凹坑就该换了
FR串在电机的相线里，电流过大就发热，双金属片弯过去，把它上面那个常闭触点顶开。
用在哪电机过载保护、长期连续运行的设备
记一句矩形里一条斜线就是发热元件。它跟熔断器长得像，区别在熔断器是横线、它是斜线
注意热继电器是防"慢慢过热"的，防不了短路。短路要靠断路器或熔断器
M工厂里最普遍的负载。三根相线进去，靠旋转磁场转起来。
用在哪风机、水泵、传送带、压缩机、搅拌机
记一句圆圈里一个 M。三相的还会在旁边标注 3~
注意换相序会反转。检修后第一次送电先空载点一下，确认转向
M / DC圆圈下面标一长一短两条平行线，表示直流。调速性能好，用在需要精准控速的场合。
用在哪老式调速系统、卷绕设备、升降机构
记一句下面那个"一长一短"，就是直流的记号
YV电一进来，阀芯被推动，气路或油路就换向。气缸的动作都靠它指挥。
用在哪气缸控制、气动夹具、液压换向、自动线上的执行动作
记一句方框里有斜线，是"阀体"的画法。电气图只关心它的线圈和通电状态
注意气缸不动，先确认是阀没得电，还是气路没压力。别一上来就换阀
YA通电产生磁力，把铁件吸住。断电就松开。
用在哪起重电磁吸盘、电磁夹具、电磁振动给料
记一句马蹄形那个 U 型就是它，公认好认
注意起重吸盘断电必须有保磁或缓降措施，"掉件"是重大安全问题
EH矩形里带一段波浪，是发热元件。通电就发热。
用在哪烘箱、热风炉、管道伴热、水箱加热
记一句矩形 + 波浪 = 发热。发热元件一般还要配温度控制器一起看
表、灯、驱动器
这一类的共同特征是"圆"或"方框"里带字母。看盘面的时候，是靠它们告诉你现在是什么状态。
PA串在回路里测电流。圆里一个 A 就是它。
用在哪配电柜监测、电机负载判断、加热回路
注意电流表必须串接，并联到电压上等于直接短路
PV并接在被测的两点之间，测两点之间的电压差。
用在哪进线电压监测、电源输出确认、控制回路
记一句圆里 A 是电流表，圆里 V 是电压表，只有这一个字母的差别
PW测有功功率，圆里一个 W。要同时接电压和电流两个回路。
用在哪能耗监测、设备负载率分析、能效改造前的能力评估
PJ计量累计用电量，单位是千瓦时。它不只是记数，还是分账的依据。
用在哪总表计量、车间分表、能耗考核、对外结算
注意配互感器的表，读数要乘变比，别直接当成实际电量
HL圆里带交叉线是灯，圆里带字母是表，这是最直接的分法。
用在哪运行/停止/故障状态、电源指示、位置到位
记一句常规配色：绿=运行，红=停止或故障，黄=报警或注意，白/蓝=其他状态
HA出声音。一般跟指示灯配着用，一个给人看，一个给人听。
用在哪故障报警、启动预告、设备运行提示
注意报警声不该能随手关掉。能关的报警等于没有报警
VFD / INV把工频交流先整成直流，再逆变成频率可调的交流。电机的转速就是这么被改出来的。
用在哪风机水泵节能、传送带调速、多段速控制、软启动
记一句方框里上下标 AC / DC —— 进去是交流，中间是直流，出来又是交流
注意进线侧 R/S/T，出线侧 U/V/W，接反了电机就反转。变频器输出端不能接接触器切来切去
SST启动时把电压从低慢慢抬上去，电流就不会冲那么高。启动完就旁路，不长期参与调速。
用在哪大功率水泵、空压机、风机——启动电流冲击大的场合
记一句方框里那条"斜坡"就是它的全部功能
注意只调速就选变频器，只是启动那一下有冲击就选软启动。两者不是一个价位
ENC跟着轴转，每转一点就发一个脉冲。PLC 数脉冲，就知道走了多远、转得多快。
用在哪定位控制、速度闭环、长度计量、伺服系统
记一句圆里那条方波，就是它输出的脉冲
注意脉冲信号怕干扰。屏蔽层单端接地，走线别跟动力线捆在一个线槽里
接地不是"一根线"，是四种不同的地
这是初学者最容易含糊的一节。图上都叫"接地"，但保护接地、机壳接地、信号地、屏蔽接地，画的符号不一样，接法也不一样。接错不会立刻炸，但会在某个雨天或者某次干扰里出问题。
PE把设备金属外壳接到大地。漏电时电流走地线，人去摸就不会经过身体。
用在哪柜体外壳、电机外壳、桥架、所有可能带电的金属
记一句三横线越来越短，像倒过来的金字塔。线色是黄绿双色
注意PE 线里不许接开关、不许接熔断器。它断了，所有保护都失效
E接到设备金属机壳上，主要作用是把静电和干扰泄掉，顺带也起保护作用。
用在哪变频器外壳、控制柜体、电缆桥架、金属线管
记一句一横线下面挂几道斜线，像一把梳子。跟 PE 那个"三横线"要分开记
AGND给模拟信号当"零点参考"的地，空心倒三角。它跟大地可以不通，或者只在一点相连。
用在哪变送器信号负端、模拟量输入模块的公共端、称重与测温回路
记一句空心三角 = 信号地。实心三角是数字地，用法不同
注意模拟地当"随便一根负线"是最常见的接法错误，会带来跳数、飘数
TA0三根相线一起穿过一个环。正常时进去的电流等于出来的，环上感应不出东西；一旦有人触电或对地漏电，差就不为零。
用在哪漏电保护、绝缘监视、接地故障报警
记一句三根线穿一个环就是它。单根穿环的是普通电流互感器
RCD断路器上面挂一个检测环。既能过载短路跳闸，也能在漏电时跳闸。
用在哪插座回路、手持电动工具、潮湿场所、有人的移动设备
记一句文字符号常直接标 RCD，也有标 QF 再注明带漏电
注意漏电保护器每月按一次试验按钮是常规操作。按了不跳，必须换
SPD进线处并一对放电间隙。雷电或操作过电压一来，它先导通把能量送到地，身后的设备就躲过去了。
用在哪总进线柜、室外线路进户处、有变频器的柜子
记一句一个间隙 + 一组接地符号。间隙就是它的核心
注意SPD 失效是"变哑巴"，外观常常看不出来。雷雨季前后应该检查
PTC电阻随温度变。埋在电机绕组里，温度一超限就报警或停机，比热继电器更早知道绕组在发热。
用在哪大功率电机绕组保护、变压器测温、轴承温度监测
记一句矩形上一条斜穿的线 = 阻值会变。热继电器是"靠电流"，它是"靠温度"
QS-FU隔离开关和熔断器做在一起。拉下来既是明显断点，又顺手把熔丝带走，检修时最省事。
用在哪配电柜分路、控制箱进线、老式配电盘的常见做法
记一句隔离开关的符号上，多挂了一个熔断器的矩形
一根线是不是连着，决定整张图读不读得通
这一节看起来最简单，实际上排故时最要命。图纸上少一个点、多一个点，就是两条完全不同的电路。
节点实心圆点 = 这里真的连在一起，电流会分流。
用在哪所有分支、并联、公共母线上
记一句有圆点才是连接。这一条记死，读图就不会错
跨线十字交叉但没有圆点 = 两根线只是从彼此上方路过，没有任何电气关系。
用在哪图纸上不可避免的走线交叉
记一句跟上一张图并排看：只差中间那个黑点
注意现场接线时这里最容易"顺手连上"。接线前一定对着图纸确认
XT线跟线之间的"转接点"。柜内到现场的线，都在这里过一道。拆装、查找、试验都靠它。
用在哪柜内到现场、跨柜连线、仪表回路
记一句一排空心小圆 = 端子排。它的编号是排故的入口
注意端子松了会发热打火，是柜内故障的高发点。大电流端子要定期紧固
XP / XS可插拔的连接。设备可以整体换下来，不用一根一根拆线。
用在哪航空插头、传感器快接、柜间连接、可移动设备的供电
记一句一个半开口的框带两根出线，就是接插件
STP芯线外面裹一层金属屏蔽，把外界的电磁干扰挡在外面。屏蔽层要单独接地才有效。
用在哪编码器信号、模拟量信号、通信总线、变频器到电机的长线
记一句外面的椭圆是屏蔽层，下垂那条线是它的接地引线
注意屏蔽层一般只在信号端（PLC 侧）单端接地。两端都接会形成地环流，反而更糟
CT电缆集中沿它敷设。图纸上标 CT 就是"沿桥架走"。
用在哪车间主线、柜间连线、室外线路
记一句像梯子一样的格子就是桥架。图纸标注里的 CT 指的就是它
注意动力线和信号线要分开走桥架，或者中间加隔板。混在一起，模拟量必飘
YJV / RVV一个外护套里包着多根芯线。图纸上标成 3×2.5 这种格式：芯数 × 截面积。
用在哪动力配电、控制回路、柜到现场的连线
记一句外面一个圈，里面几根芯，就是它
PLC 这块，最难的不是符号是"哪一端"
PLC 的图纸跟传统继电器回路最大的区别是：它分"输入侧"和"输出侧"。输入侧是别人给 PLC 信号，输出侧是 PLC 给别人信号。方向搞反，接线一定错。
DI / X / I外面给 PLC 的开关量信号：按钮、行程开关、接近开关。只有"通"和"断"两种。
用在哪按钮、限位、液位开关、继电器触点
记一句三菱叫 X，西门子叫 I。名字不同，位置一样——都在输入侧
注意输入信号是"外部送进来的"，画图时箭头指向 PLC
DO / Y / QPLC 给外面的开关量信号：去驱动继电器、接触器线圈、指示灯、电磁阀。
用在哪接触器线圈、指示灯、电磁阀、中间继电器
记一句三菱叫 Y，西门子叫 Q。带箭头的那一侧就是输出
注意输出点有容量上限。直接带大接触器线圈会把输出点烧掉，中间要加继电器
AI外面给 PLC 的连续信号，一般是 4–20mA 或 0–10V。温度和压力都是这么进来的。
用在哪温度、压力、流量、液位、称重、变频器频率给定
记一句方框上面那条波浪线，就是"连续变化的量"
注意接 4–20mA 时，如果读数是 0 而现场有信号，先查回路是不是断了——4mA 就是"零"，0mA 说明线断了
AOPLC 给外面的连续信号。用它去调变频器的频率、开度或者阀门位置。
用在哪变频器频率给定、调节阀开度、比例阀控制
记一句同样是波浪线，但带箭头出去，方向就是由内向外
注意AO 的输出点比 DO 少得多，规划系统时要先数够不够用
COM / 0V一片区域里所有信号共用的那根线。它一断，整片点一起失灵。
用在哪输入模块的 COM、输出模块的 COM、24V 电源的 0V
记一句一根横线挂几个点，全都汇到一起——这就是"公共"
注意排查时如果一整组点同时不动，先查公共端，不要一个个点去试
A / B · D+ / D−两根线把多个设备串起来，设备之间用"说话"的方式交换数据，而不是靠一根根硬接线。
用在哪PLC 与变频器、触摸屏、智能仪表、远程 IO
记一句两条平行线带分支挂点，就是总线。RS485 是 A/B 两根，网线是 D+/D− 两对
注意总线两端一般要接终端电阻；线太长、分支太多都会通信不稳。手拉手接，别做成星形
PNP / NPN三根线：一根电源正、一根 0V、一根信号。图上就画成方框往外出三条线。
用在哪接近开关、光电开关、磁性开关、压力开关
记一句NPN 输出低电平，PNP 输出高电平。换成相反的型号，PLC 就永远读不到信号
注意换传感器之前，先看清原来那个的标签上是 NPN 还是 PNP。这是现场最常犯的错之一
这 6 组，认错一次就够判断错一次
下面不讲定义，只讲一件事：一眼怎么分开。表里每一组都是现场真实会栽的地方。
| 这一组 | 怎么一眼分开 | 认错会怎样 |
|---|---|---|
常开触点NO ／ 常闭触点 NC |
都是两条竖杠。中间空的是常开，多一条斜杠的是常闭。 | 整条逻辑读反。你以为按下去才通，实际它平时一直通着——"一上电设备就自己动"多半是这个。 |
熔断器FU ／ 热继电器 FR |
都是矩形。矩形里是横线的是熔断器，是斜线的是热继电器热元件。 | 把过载保护当成短路保护用。热继电器防不了短路，短路电流一来它来不及动作。 |
断路器QF ／ 隔离开关 QS |
都是开关形状。旁边有 × 的会自己跳，没有 × 的只是把电路断开。 | 拿隔离开关当断路器带负荷拉合，会拉弧、烧触头，严重时伤人。 |
行程开关SQ ／ 接近开关 SP |
看有没有那根斜出去的摆杆。有摆杆是要被撞的，没有的是感应式的。 | 去现场找错元件。以为要找撞块，实际上人家根本不碰。 |
电流互感器TA ／ 电压互感器 TV |
TA 是一根线穿一个环；TV 是两组绕组，跟变压器长得一样。 | 更麻烦的是接法记反：TA 二次不能开路，TV 二次不能短路。反了就出事。 |
| 线交叉有圆点 ／ 线交叉没圆点 |
一个小小的实心点。有它是连接，没有它就只是路过。 | 多接一条线或少接一条线，两种都是"设备不按预期动作"，而且很难查。 |
还有一组要单独说：同一个元件，在两种图里画法不同
最常见的误会就出在这。一个常开触点：
在电气原理图里——是一条断开的横线，断口处伸出一段斜线。
在梯形图里——是两条竖杠，中间留空。
它们指的是同一个东西，只是"图纸语言"不一样。看图之前先抬头确认手上这张是哪一种图，比背符号更有用。
同一个自锁回路，三种画法
下面这三张图说的是同一件事：按下启动按钮，接触器吸合并自己保持住，松手也不掉。看懂这三张之间的对应关系，看图纸这关基本就过了。
两根竖线 = 两根电源线
上面那条支路是启动按钮（常开），下面那条是接触器自己的辅助触点（也是常开）。两条并联在一起——所以只要有一边通，线圈就一直有电，这就是"自锁"。
左边一条母线，右边是输出
触点从两条竖杠变成了梯形图的画法，但并联的逻辑完全一样。右边那个括号就是输出线圈。写成程序就是：X0 或 M0 → 输出 M0。
图纸最后要落到端子上
左边是 PLC 的输出点，右边是接触器线圈的 A1、A2。图上画的电气关系，到了柜子里就是这两根线。接线前必须核端子号，别凭记忆接。
三张图对照着看，会发现一件事
电气原理图回答的是"电流怎么走"，梯形图回答的是"程序怎么判断"，接线图回答的是"手往哪接"。
同一个回路，三种图各自回答一个问题。会看一张不算懂，能在这三张之间来回翻译，才算真看懂了。
图纸上那些字母是什么意思
图纸上的元件旁边都会写一串字母加数字，比如 KM1、FR2。字母说明"这是什么"，数字说明"是第几个"。同一份图纸里数字不会重复，所以 KM1 在全图上指的就是同一个接触器。
电源、变比与保护
| 代号 | 名称 | 图纸常见写法 | 一句话说明 |
|---|---|---|---|
L | 相线（火线） | L1 / L2 / L3 | 主回路里带电的三根线 |
N | 中性线（零线） | N | 参与构成回路，本身也带电 |
PE | 保护接地线 | PE | 黄绿双色，不参与导电，只走漏电 |
PEN | 保护中性线 | PEN | 零线和地线合一，TN-C 系统 |
AC | 交流 | AC 220V / AC 380V | 我们平时用的市电 |
DC | 直流 | DC 24V / VCC | 开关电源输出、电池 |
G | 发电机 | G1 | 发电设备 |
T | 变压器 | T / TM / TC | 控制变压器、隔离变压器 |
TA | 电流互感器 | TA1 / TA2 / CT | 把大电流按比例变小 |
TV | 电压互感器 | TV1 / PT | 把高电压按比例变低 |
QF | 断路器 | QF1 / QF2 | 过载加短路保护，跳了能再合 |
QS | 隔离开关 | QS1 | 拉出明显断点，不能带负荷操作 |
FU | 熔断器 | FU1 / FU2 | 一次性，烧了只能换 |
RCD | 漏电保护器 | RCD / QF 带漏电 | 漏电保护，插座回路常用 30mA |
SPD | 浪涌保护器 | SPD / F | 防雷与过电压，装在进线处 |
控制与执行
| 代号 | 名称 | 图纸常见写法 | 一句话说明 |
|---|---|---|---|
KM | 接触器 | KM1 / KM2 | 主回路通断，带自锁，控制电机 |
KA | 中间继电器 | KA1 / KA2 | 放大触点数量，做信号中继 |
KT | 时间继电器 | KT1 / KT2 | 带延时，通电或断电后动作 |
FR | 热继电器 | FR1 / FR2 | 电机过载保护 |
KS | 速度继电器 | KS | 转速达到设定值后动作 |
KV | 电压继电器 | KV | 电压过高或过低时动作 |
M | 电动机 | M1 / M2 | 三相异步电动机最常见 |
YA | 电磁铁 | YA / YB | 电磁吸盘、电磁夹具 |
YV | 电磁阀 | YV1 / YV2 | 气路油路换向 |
EH | 电加热器 | EH1 | 发热元件，一般配温控器 |
SB | 按钮 | SB1 启动 / SB2 停止 | 手动操作，分常开常闭 |
SQ | 行程开关 | SQ1 / SQ2 | 机械撞块碰到才动作 |
SP | 接近开关 | SP1 / SQ3 | 不接触，感应式 |
SA | 转换开关 | SA1 | 旋钮式，多档位保持 |
HL | 指示灯 | HL1 / HL2 | 状态显示，看颜色区分 |
HA | 蜂鸣器 / 电铃 | HA | 声响报警 |
测量、驱动与 PLC
| 代号 | 名称 | 图纸常见写法 | 一句话说明 |
|---|---|---|---|
PA | 电流表 | PA1 | 串在回路里测电流 |
PV | 电压表 | PV1 | 并接在被测两点之间 |
PW | 功率表 | PW / P | 测有功功率 |
PJ | 电能表 | PJ / Wh | 累计用电量，分账依据 |
VFD | 变频器 | VFD / INV / U | 调速，进线 R/S/T，出线 U/V/W |
SST | 软启动器 | SST | 降低启动电流冲击 |
ENC | 编码器 | ENC / PG | 位置与速度反馈 |
DI | 数字量输入 | X（三菱）/ I（西门子） | 开关量进 PLC |
DO | 数字量输出 | Y（三菱）/ Q（西门子） | 开关量出 PLC |
AI | 模拟量输入 | AIW / IW | 连续量进 PLC，4–20mA 或 0–10V |
AO | 模拟量输出 | AQW / QW | 连续量出 PLC |
COM | 公共端 | COM / 0V / M | 一片信号共用的那根线 |
XT | 端子 / 端子排 | X1 / XT1 | 柜内到现场的转接点 |
XP / XS | 插头 / 插座 | XP1 / XS1 | 可插拔连接 |
R / RP | 电阻 / 电位器 | R1 / RP1 | 限流与调节 |
C | 电容 | C1 | 滤波与储能 |
PTC | 热敏电阻 | PTC / RT | 温度监测与过热保护 |
关于这份表的依据与勘误
图形符号依据 GB/T 4728《电气简图用图形符号》，文字符号参照 GB/T 20939 与行业通用习惯，与 IEC 60617 对齐。
需要说明的是：各厂图纸的图例存在细微差异，尤其是延时触点的方向、输出点的命名（Y 与 Q）、以及部分非标符号。遇到拿不准的，以你手上图纸的首页图例为准。
审核人：（待填：由哪位讲师署名审核） 最后更新：（待填）
图看得懂，活不一定干得对
下面这 6 条，都是从实际排故里攒出来的。每一条都写清楚：现象长什么样、根子在哪、先查什么。
按着才转，一松手就停
现象：启动按钮按住能运行，松开立刻停。
根子：自锁回路没接上——接触器的辅助常开触点没有跟启动按钮并联。
先查：辅助触点那两根线有没有压紧；辅助触点是不是常开（很多接触器既有常开也有常闭，接错了就是用常闭）。
一送电，设备就自己动
现象：还没按任何按钮，接触器就吸合了。
根子：启动回路被短接，或者停止按钮（常闭）断不开。
先查：停止按钮是不是卡住了；启动按钮的接线是不是跨接错了；自锁触点有没有粘连。
热继电器"动作了但不报警"
现象：设备停了，找不到原因，过一会儿又能开。
根子：热继电器复位方式设成了"自动"，它自己复位了，所以你到现场时看不出它动过。
先查：把复位方式改成手动，让故障"留痕"。否则这个故障会一直重复且查不出来。
模拟量一直飘，查不出原因
现象：温度或压力读数来回跳，偏差还不固定。
根子：屏蔽层两端都接地，形成了地环流；或者信号线和动力线走在同一个线槽里。
先查：屏蔽层是不是只在 PLC 侧单端接地；信号线是否已经和动力线分开敷设。
换了传感器，PLC 永远读不到
现象：传感器本身指示灯正常，但 PLC 输入点没反应。
根子：原来的是 NPN，换成了 PNP（或反过来）。信号极性不对。
先查：换件前先看旧件标签上的 NPN / PNP 字样，别凭外形买。
一整组点同时失灵
现象：不是某一个点，而是一片输入或输出都不动。
根子：公共端（COM）断了，或者对应的电源熔断器烧了。
先查：先量公共端有没有电压，再量那一路的熔断器。不要一个一个点去试，方向就错了。
看图选名字，6 题，1 分钟
不填电话，不留信息。答完直接给你对错和一句解释——对自己手上的图有多熟，测一下就知道。
题目从上面这 60 个符号里随机抽。想再练一遍，刷新页面即可。
打印出来贴在工位上
这一页是给屏幕看的。现场干活的时候，一张纸比手机方便。
《电气符号速查手册》电子版
60 个符号 + 48 条文字代号 + 6 组易混对照，封面带用法说明。A4 双面打印四张纸，能塞进工装袋。
车间挂图（打印版）
60 个符号排成一张 A3 横版，符号放得够大。挂在班组墙上，新员工先认形状，老员工忘了就来对一眼。
公众号「电气符号速查」系列
每个符号背后多讲一段——为什么这么画、现场怎么用。已更新 3 篇，还在继续。
关于使用
这一页可以随便转载、打印、发给同事用。不用署名，也不用申请——符号是国标，本来就该大家一起用。
只有一件事想请你帮忙：如果发现哪里画错了、或者哪个说法跟你们厂的图纸不一样，留言告诉一声。这种东西错了会害人。
